  广达首页 > 产品中心 > 富尔顿FB-C/FB-D三回程/四回程蒸汽和热水锅炉



富尔顿FBC型锅炉在设计时,遵循以下原则:
一. 本体、燃烧器、控制系统一体化设计。
富尔顿集团公司充分运用了作为一个专业锅炉生产集团的技术和资源优势,不仅仅像普通的锅炉制造商一样设计锅炉本体,还直接参与燃烧器(富尔顿在英国参与投资了NUWAY燃烧器公司,在美国与INDUSTRIAL COMBUSTION(IC)燃烧器公司有着长期广泛的合作;这两家燃烧器厂家长期为富尔顿集团公司供应专门为富尔顿各型号锅炉设计的高性能燃烧器)、控制系统(富尔顿与世界三大燃烧器控制公司:美国的HONEYWELL及欧洲的DANFOSS、LANDIS STAEFA-SIMENS控股都有着长期稳定的合作)的设计。为充分考虑锅炉作为一个高科技产品的兼容性及性能稳定性,富尔顿集团公司提供实验平台,对本体、燃烧器、控制系统进行各种配合实验。以确定方案。为全世界的用户提供优质的锅炉及相关设备。
FBC系列锅炉是一种卧式三回程或四回程湿背式锅炉。锅炉整体装在一底座上,整装出厂。每一台锅炉都经严格检测,以保证锅炉产品的高质量,高品质。

二. 为中国用户量身设计
绝大部分的锅炉公司(包括一些世界上著名的锅炉公司)都忽视了这一原则。事实上,由于地缘文化的不同,中国有自己区别于其他国家及地区的特点,比如语言不同、管理方法不同、工业化标准不同、水资源不同等等。而FBC型锅炉不同于其他品牌的锅炉,它是以美国富尔顿公司多年来在燃油、燃气锅炉方面的先进技术和丰富的经验为基础,结合中国国情和中国用户的实际需要设计和制造的,设计时充分考虑中国用户的管理及操作需要。突出有以下两个特点:a)同时执行了ASME标准及中国国家标准;b)专门定制符合中国显示习惯的温度、压力仪表,专门定制具有简体中文显示的电脑控制器。
三、 三回程或四回程本体设计,遵循安全、可靠原则
a).   FBC锅炉本体除了经典的三回程湿背式设计,还引进具有更高热效率的四回程湿背式设计,增加了受热面积,提高了烟气流速,在相同工况下,与三回程相比,有效提高锅炉热效率0.5%-1%,节约了用户的燃料使用费用。



四回程前管板图

b).   FBC基本炉型采用三回程全湿背设计,燃烧器喷出的火焰和高温气从炉胆前部流向后部,形成第一回程;高温烟气通过第一层烟管从回燃室流向前烟箱形成第二回程;最后通过第二层烟管,烟气从前烟箱流向后部锅炉烟气出口形成第三回程;而FBC四回程炉型的第三层烟管布置在管板上方,烟气从后烟箱向前部烟气出口形成第四个回程。



 三回程前管板图

c).  FBC 型锅炉采用波纹炉胆,有效增加换热面积,增加紊流传热;波纹炉胆不仅增加了炉胆的整体强度,同时缓解热胀冷缩产生的伸缩应力,避免管板因热应力变化而引起焊缝开裂等缺陷,有效增加设备的使用寿命。



波纹炉胆内视图

d).  FBC型锅炉受热面布置如下:燃烧室安置在本体中间的下部,第二回程烟管安置在对称的左右两方,第三、四程烟管位置在对称的第二回程烟管的上方。这种受热面的布置方式优点有:
1)形成了中间向上两边向下的两个对称水循环圈,保证锅炉的受热均匀。底部则形成一个相对“稳定”的沉降区,方便日常排污,易于锅炉的运行管理。
2)燃烧室采用低位布置,正对水冷中心,降低了缺水(包括假水位)燃烧的危险性。
3)烟管对称布置,锅炉所受的热应力左右均衡。FBC型锅炉前后烟箱采用铰链连接,只要一个操作工人就可以轻松打开烟箱,方便用户清扫烟管及维修。
4)第三、回程的布置增加了烟气滞留时间,使烟气充分换热,增加了负荷调节范围,降低了运行费用。略倾的烟管设置又避免了露点腐蚀,延长了使用寿命。

2、 燃烧器要求高效、环保
富尔顿FBC型锅炉燃烧器与锅炉本体一体化设计。燃烧器与本体一体化设计是富尔顿集团公司的特点与优势。富尔顿集团公司(THE FULTON COMPANIES)与FBC型锅炉燃烧器的生产商IC (INDUSTIAL  COMBUSTION)共同试验、设计、生产燃烧器,从而改变一般锅炉制造商仅仅在市场上采购燃烧器的做法。富尔顿FBC型锅炉的燃烧器有以下一些特点:
a) 采用空气雾化燃烧器,这种结构的燃烧器是目前世界上先进的工业锅炉燃烧器之一,有着比传统的机械压力雾化及转杯式雾化燃烧器更为优越的燃料雾化效果。对于重油系统,这种优势就更为明显,它能较为充分的将燃料油分解为微小的油粒(油粒直径为机械压力雾化时的1/4-1/3),并且由于采用空气雾化方式,油粒外包裹着一层薄薄的助燃空气,这就使得燃料能在炉膛内能够充分的进行燃烧。一般情况下,机械压力雾化燃烧器设计使用#60以下的燃料油,而空气雾化燃烧器设计使用#350以下的燃料油,提供了更宽泛的燃料选择空间,并能在使用高粘度重油时稳定工作。
b) 强力吹风燃烧系统,空气经过风机叶轮后在预燃室取得均匀压力,然后通过扩散器进入炉膛。这种结构有利于空气与燃料充分混合(使得过量空气的量可以降到最低,降低了排放烟气所带走的热量损失);而且燃烧更加完全,降低了不完全燃烧热损失,排放的有害气体(Nox氮氧化合物、Sox硫氧化合物)符合北美及欧洲严苛的环保要求。



IC燃烧器内部


c) 燃烧器进空气控制阀门和燃料阀门用凸轮机构和连杆机构连锁调节,确保工厂调试工程师设定的合理的空气过量系数,并保证在整个燃烧过程中不被改动。
d) 传统机械压力雾化燃烧器及转杯式雾化燃烧器一般都采用两段火或三段火的形式,而空气雾化燃烧器的采用全程可调的形式(在最低输出功率及最高输出功率之间可以任意调节,这样用户就可以根据具体的使用情况,找到较佳的设定点及工作方案,使锅炉能一直提供稳定压力的蒸汽,这一点在许多生产工业要求较为严格的应用中尤为重要。



计量油泵及燃油喷嘴

e) 与传统燃烧器用电磁阀及针阀来控制燃油供给实现比例调节不同,IC燃烧器采用计量油泵来控制燃料油的供给,调节更加精确,燃油时调节比可以达到8:1
f) 燃气阀组采用德国西门子产的液压驱动阀,该驱动阀与电磁阀相比,有以下特有功能:
1、慢开快闭。燃气在点燃后火焰负荷有一个逐渐放大的过程,而紧急时可以瞬间自动关闭;(电磁阀只能快开快闭)
2、 自动调节阀门开度,确保下游压力稳定。阀组在出口端有一个燃气压力的反馈信号,当外管网燃气压力升高时会自动关小阀门,外管网压力降低时会自动开大阀门,确保出口压力稳定。
3、 空燃比锁定。



西门子液压控制阀

g) 较高的调节比(燃气10:1,燃轻油8:1),保证了用户在锅炉负荷较低的情况下减少锅炉的启停次数,大大降低了锅炉吹扫过程中的烟气热损失,并保证提供一个稳定的蒸汽压力。此外,根据监测锅炉蒸汽压力的变化(负荷的变化),无级调节燃料供应,从而使锅炉的燃烧火焰真正实现平滑变化。
h) 在热态调试时(包括工厂热态调试及现场热态调试)富尔顿调试工程师能够根据燃烧烟气的情况调节凸轮机构,精确确定全过程的燃料消耗与空气比例达到最佳状态。即无论用户所在地区的海拔高度为多少,富尔顿FBC锅炉都可以调节到最佳的燃料、空气比例。
i) 富尔顿FBC型锅炉在停炉及等待状态下自动关闭风机阀门,最大限度减少过量通风热损失。
j) 预留了燃气接入口,无须更换燃烧机即可成为轻油、重油、液化气三用锅炉,实现多种燃料供应,增强系统的应变能力。

3、 控制系统追求安全、稳定、实用
富尔顿FBC型锅炉的控制系统继承了富尔顿集团对锅炉控制器稳定、实用的要求。启动操作只需按动一个按钮,系统便全自动运行。同时,富尔顿的设计理念认为,锅炉作为工业产品不同与个人用品,电脑控制程序设计时剔除任何多余功能,真正做到实用。
富尔顿FBC型锅炉控制柜的所有接线符合NEC标准,并通过U.L.认证。其特点如下:



Honeywell程序控制器

a) 电脑控制器由世界著名的自控设备生产商美国HONEYWELL公司提供。此程序控制器不仅提供锅炉程序燃烧控制,压力控制信号、水位控制信号、火焰控制信号的收集、判断并命令燃烧器动作的功能。同时能够判断包括电源故障、燃料系统故障、压力系统故障、水位系统故障、火焰故障、点火故障、电机故障等100多个故障。同时具有可记录历史运行时间,历史故障及次数等黑匣子功能。

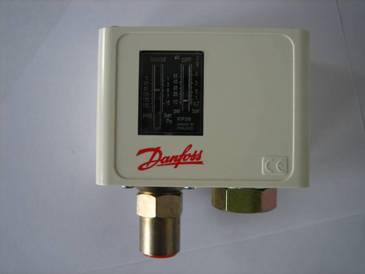

b) 压力控制系统采用丹麦DANFOSS压力控制器。它具有较高的控制精度,为世界知名锅炉厂商的首选配置,工作压力下无级自动调节燃烧器,达到设定压力时自动停止燃烧,自动启动燃烧的功能。同时有一个额外超高压力保护,在使得即使在工作压力控制器失灵的情况下,超高压力第二道防线将发生作用并报警,保证锅炉及下端用气设备的安全


c) FBC型蒸汽锅炉的水位控制系统采用富尔顿公司的电极式水位控制器。该控制器具有感应低水位、高水位、超低水位等水位,并传递信息给电脑控制器。进而控制水泵自动给水、自动停机,控制燃烧器缺水停炉保护并报警的功能。
d) HONEYWELL控制器,可根据用户需求预留BA接口,可以方便的与楼宇自控系统或设备监控系统联接,实现远程监控和管理。
4、细节设计符合中国国情
富尔顿FBC型锅炉的进水管带有隔热套管,超ASME标准设计,有效防止进水管周边的受压钢板热疲劳损坏。
富尔顿FBC型锅炉的主蒸汽阀、排污阀、安全阀、进水管等采用法兰连接,并提供配套法兰盘,避免由于螺纹美制与公制不一致引起的兼容性问题。
富尔顿FBC型锅炉使用简体中文作为电脑显示语言,方便用户操作。
富尔顿FBC型锅炉使用符合中国习惯的温度、压力显示单位。
5、 多样化的可选配置
a) 排烟温度控制器。在排烟温度超过设定值时发出报警,提醒客户锅炉需要检修维护,帮助客户控制锅炉在高效情况下运行。
b) 连续给水。保持锅炉水位平稳,减少汽水共腾机会,提高蒸汽品质。
c) 连续排污。有效控制锅水TDS值的情况下,减少排污量,从而减少排污热损失,提高热效率。
智能化触摸屏(即PLC)人机界面
富尔顿的PLC系统配有多级全中文菜单,并具有锅炉运行状态模拟图形显示功能及汉字数字显示功能,能实时显示锅炉的各种工作参数和运行状态:根据客户的要求,具备前(后)吹扫过程实时模拟显示,高压点火方式状态显示,各运转设备(给水泵、风机)的运行状态显示;多级弹出式全中文菜单含有以下子目录菜单:运行状态系统图、故障原因分析表、维修指南、操作说明书、历史故障及故障原因记录(黑匣子)、系统设置和电器测试等,操作非常简单,使用户能很快了解掌握。
触摸屏还具有强大的系统升级扩展能力和充足的系统通讯接口,可连接打印机及通过计算机连接实现远程管理或监控。


PLC界面示意图


锅炉联控
   锅炉联机控制技术特别适用于多台锅炉的用户,通过PLC实现锅炉联控,整个控制全部由系统自动完成,不需人工干预。同时,富尔顿锅炉每台都有一整套独立的控制系统,可单独操作每台锅炉,与整套PLC联控相独立。锅炉联控的优势:
   A、电脑记录每台锅炉的运行时间;
   B、锅炉启动时,自动启动运行时间最短的那台,依此类推;
   C、当锅炉运行一段时间后,达不到用户设定的蒸汽压力时,第二台锅炉自动启动运行;
   D、当用气负荷较少,则自动退出运行时间较多的那台锅炉,依此类推;
   E、同时PLC液晶彩屏上可及时显示锅炉燃烧时的各种参数,并可带有2个USB接口,1个网口,以供高端用户选用。
   锅炉联机控制既能合理调节锅炉台数,提高锅炉利用率,又能降低能耗,提高锅炉整体使用寿命,是现代多台锅炉控制发展的趋势。
